沪山阀门制造（上海）有限公司 是国内著名〖HLAS小口径单座角型调节阀〗制造商，也是国内大型【调节阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖HLAS小口径单座角型调节阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

一、HLAS小口径单座角型调节阀概述

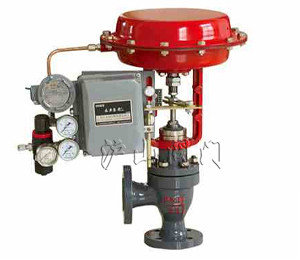

 　　HLAS小口径单座角型调节阀，简称HPAS调节阀，是CV3000系列产品之一。HPAS高压单座角型调节阀是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。 调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。产品符合GB/T 4213-92标准。

二、HLAS小口径单座角型调节阀阀体


　　型式∶角型单座铸造球型阀

　　公称通径∶25、40、50、80mm

　　公称压力∶ANSI 900、1500、2500 JIS 63K

　　连接型式∶法兰密封面型式 RF、RJ

　　法兰标准∶JIS B2201-1984、ANSI B16.5-1981等

　　焊接连接∶嵌接焊SW(25~80mm) 对接焊BW(80mm)

　　材 料∶碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)

　　上 阀 盖∶常温型P -5~+230℃;

　　伸长I型EI +230~+566℃;

　　注∶小口径单座调节阀工作温度不准超过各种材料的允许范围。

　　压盖型式：螺栓压紧式

　　填 料∶石棉编织填料、石墨填料


三、HLAS小口径单座角型调节阀阀内组件


　　阀芯型式∶单座柱塞型阀型

　　流量特性∶等百分比特性(%C)和线性特性(LC)，参考图1

　　材 料∶不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等


四、HLAS小口径单座角型调节阀执行机构


　　型 式∶HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构

　　膜片材料∶乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

　　弹簧范围∶80~240KPa(HA型)，190~350、190~400KPa(VA6型)

　　供气压力∶280~400KPa(HA型)、400~500KPa(VA6型、VP型)

　　气源接口∶Rc1/4"(HA、VA型)、G3/8"、1/2"(VP型)

　　环境温度∶-30~+70℃


五、HLAS小口径单座角型调节阀作用方式


　　用正作用或反作用执行机构实现阀的气-关式或气-开式


六、HLAS小口径单座角型调节阀附件


　　定位器(HEP型、YT1000型)、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等。
