首页 > 产品 > D643H气动多层次硬密封法兰蝶阀

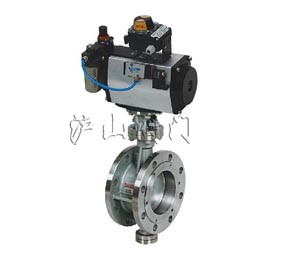

D643H气动多层次硬密封法兰蝶阀
单价 面议
询价 暂无
发货 上海付款后3天内
品牌 沪山阀门
过期 长期有效
更新 2015-09-15 11:23

详细信息


D643H气动多层次硬密封法兰蝶阀

产品名称:  D643H气动多层次硬密封法兰蝶阀
产品型号:
D643H
产品口径: DN50-2000mm
产品压力: 0.6-4.0MPa
产品材质: 碳钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。



产品名称 气动多层次硬密封法兰蝶阀   产品型号 D643H
  驱动方式 气动   连接形式 法兰
  结构形式 多层次   密封材料 不锈钢
  压力范围 0.6~4.0MPa   公称通径 DN50-DN2000
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



沪山阀门制造(上海)有限公司 是国内著名〖D643H气动多层次硬密封法兰蝶阀〗制造商,也是国内大型【气动阀门】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖D643H气动多层次硬密封法兰蝶阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、D643H气动多层次硬密封法兰蝶阀概述

气动多层次硬密封法兰蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

二、D643H气动多层次硬密封法兰蝶阀特点

气动蝶阀由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使电动蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

三、D643H气动多层次硬密封法兰蝶阀采用标准

设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

四、D643H气动多层次硬密封法兰蝶阀执行机构

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

五、D643H气动多层次硬密封法兰蝶阀附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构

六、D643H气动多层次硬密封法兰蝶阀主要技术参数

公称通径

DN(mm) 50~2000 50~500

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

试验压力

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验

0.66

1.1

1.76

2.75

4.4

气密封试验

0.6

0.6

0.6

0.6

0.6

渗漏率

<0.1×DNmm3/s(符合GB/T13927-92标准)

适用温度

碳钢:-29℃~425℃ 不锈钢-40℃~600℃

适用介质

空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等

驱动形式

蜗杆蜗轮传动、气传动、电传动

七、D643H气动多层次硬密封法兰蝶阀主要零件的材质

零件名称

材料

阀体

铸铁、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

不锈钢与耐高温石棉板组合成多层次

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

轴承

奥氏体不锈钢、304氮化

填料

柔性石墨

八、D643H气动多层次硬密封法兰蝶阀三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。
D373H弹性硬密封对夹蝶阀 偏心特点及原理

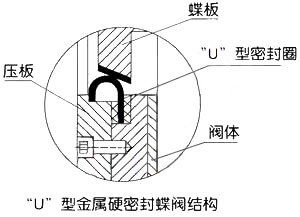

密封形式
密封形式

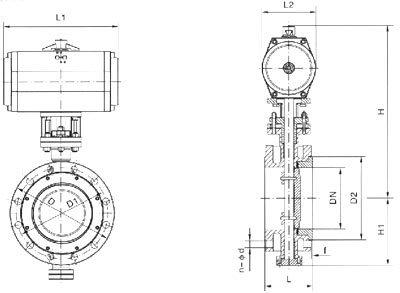

九、D643H气动多层次硬密封法兰蝶阀外形尺寸

D643H气动多层次硬密封法兰蝶阀,结构图
     D643H气动多层次硬密封法兰蝶阀 结构图

沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。
