首页 > 产品 > 700X水泵控制阀
700X水泵控制阀
单价 面议
询价 暂无
发货 上海付款后3天内
品牌 沪山阀门
过期 长期有效
更新 2015-09-15 10:48

详细信息

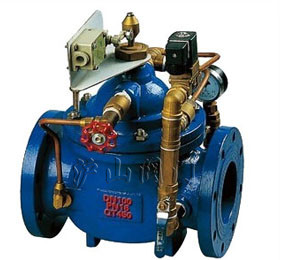

700X水泵控制阀

产品名称:  700X水泵控制阀
产品型号:
700X水
产品口径: DN20-800mm
产品压力: 1.0-2.5MPa
产品材质: 碳钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。



产品名称 水泵控制阀   产品型号 700X
  驱动方式 手动   连接形式 法兰
  适用介质  水   密封材料  橡胶
  压力范围 1.0~2.5MPa   公称通径 DN20-DN800
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



沪山阀门制造(上海)有限公司是国内著名〖700X水泵控制阀〗制造商,也是国内大型【水力控制阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖700X水泵控制阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、700X水泵控制阀结构特点和用处


700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时,先由进口压使主阀关闭90%后,
水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。
900X紧急关闭阀利用电磁导阀控制,不需要其它装置和能源。节约能源,保养简便,停泵平稳。电磁阀可采用交流电
220V或直流电24V。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。



二、700X水泵控制阀工作原理


当水泵工作阀门向下游供水时,电磁导阀全开,针阀调至适当开度,上游水经针阀、单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室的压力保持主阀处于合适的开度,
保持下游正常供水。当水泵停止工作时,电磁导阀先关闭,主阀控制室停止排水,控制室压力升高,主阀开始关闭。当关闭至90%时,主阀上部行程开关输出停泵信号,水泵停
止运转。此时下游回水经单向阀进入主阀控制室,控制室压力升高,主阀被关闭。



三、700X水泵控制阀主要技术参数



公称压(Mpa)

壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75


四、700X水泵控制阀主要零件材料



零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢

五、700X水泵控制阀连接尺寸



700X水泵控制阀 结构图
 700X水泵控制阀 结构图 (1.针阀 2.止回阀 3.行程开关 4.电磁阀 5.止回阀)
