首页 > 产品 > 100D定水位阀
100D定水位阀
单价 面议
询价 暂无
发货 上海付款后3天内
品牌 沪山阀门
过期 长期有效
更新 2015-09-15 10:38

详细信息

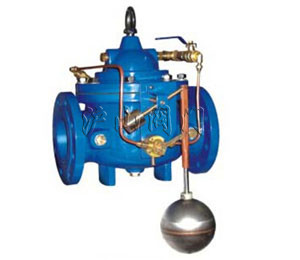

100D定水位阀

产品名称: 100D定水位阀
产品型号:
100D
产品口径: DN20-80mm
产品压力: 0.6-4.0MPa
产品材质: 碳钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。



产品名称 定水位阀   产品型号 100D
  驱动方式 手动   连接形式 法兰
  结构形式 隔膜式   密封材料 橡胶
  压力范围 0.6~4.0MPa   公称通径 DN20-DN80
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



沪山阀门制造(上海)有限公司是国内著名〖100D定水位阀〗制造商,也是国内大型【水力控制阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖100D定水位阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

100D定水位阀介绍


100D定水位阀

一、100D定水位阀结构及用途

100D定水位阀用于水池或水塔的自动供水系统,当液面水位达到设定高度时阀门通过相关结构将信号传递给水泵,水泵停止供水,当液面低于设定位置时水泵自动启动供水,
有效防止停泵产生水锤,避免管路产生过高压力,
100S角式排泥阀控制灵敏,液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠,使用寿命长

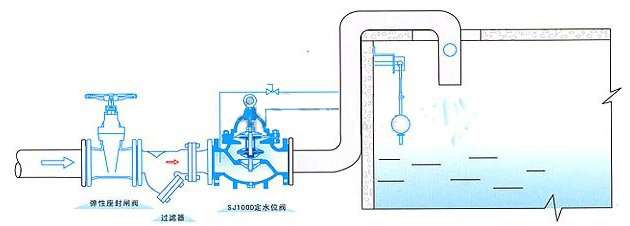

二、100D定水位阀安装示意图

100D定水位阀安装示意图

三、100D定水位阀主要外形及连接尺寸

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800
L 180 180 180 203 203 216 241 292 330 356 495 622 698 787 914 978 978 1295 1448 1956
PN10 D 105 110 135 145 160 180 195 215 245 280 335 390 440 500 565 615 670 780 895 1010
D1 75 85 100 110 125 145 160 180 210 240 295 350 400 460 515 565 620 725 840 950
PN16 D 105 110 135 145 160 180 195 215 245 280 335 405 460 520 580 640 705 840 910 1020
D1 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950
PN25 D 105 110 135 145 160 180 195 230 270 300 360 425 485 550 610 660 730 840 955 1070
D1 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550 600 660 770 875 990
H 212 212 212 265 265 310 250 460 520 570 695 780 905 1025 1080 1030 1135 1270 1460 1640
H1 179 179 179 210 210 215 245 305 365 415 510 560 658 696 735 610 665 725 865 975
注:安装示意图中弹性座封闸阀或蝶阀任选,建议≥DN350选蝶阀。
